Algemene werking , voordelen en nadelen.

Installatie van centrale verwarming met warmtepomp is niet voor iedereen weggelegd , om diverse redenen :
- bij horizontale captatienetwerken relatief grote tuin nodig, of aanpalend stuk landbouwgrond. De bouwgronden worden kleiner maar de woningen zijn steeds beter geïsoleerd waardoor ook op kleinere gronden mogelijkheden zijn.
Bij plaatsgebrek kunnen verticale boringen dienen om de voorraad warmte uit de grond te halen , bijkomend kan er dan in de zomer "passief" gekoeld worden met de opgeslagen koude .Hierdoor zal de grond ook "regenereren" en opnieuw een voorraad warmte bevatten voor de volgende winter.
-omwille van de lage aanvoertemperaturen, is vloerverwarming noodzakelijk. of ventilo-toestellen, moeilijk bij renovatie ( vloeren moeten eruit ). Door de nieuwe normen van de overheid(2023) mag de aanvoertemperatuur de 45°C niet overschrijden bij nieuwbouw.
-De aanschafprijs van de installatie is hoog, de gebruikskost laag, de investering vereist het nodige kapitaal.

warmtepomp Stiebel Eltron WPF10cool. Opstelling met buffervat SBK600/150 combi buffer + sanitair warm water(rechts) en koelregister bovenaan

Hoe beter de woning geïsoleerd is, hoe minder verwarming er nodig is op koude winterdagen, de meest besparende verwarming is te realiseren door isolatie en luchtdichtheid.
Besparen door de thermostaat lager te zetten en een dikke trui aan te trekken is inboeten aan comfort en zie ik dan ook niet als een technische verbetering.
De door ons geïnstalleerde systemen zijn zuinig door de gebruikte technieken, niet door kou te lijden.

Moderne huizen hebben een verwarmingsbehoefte van 3 tot 6 KW vermogen, dit is weinig in vergelijking met het vermogen nodig voor het opwarmen van sanitair warm water voor bijvoorbeeld een regendouche ( tot 45 KW ) met doorstromer op gas . Bij warmtepompen is een voorraadboiler noodzakelijk voor het sanitair warm water.

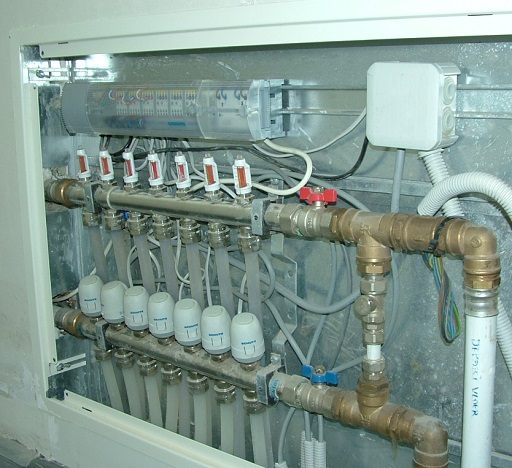

collectoren vloerverwarming , 7 kringen met thermomotor op elke kring en debietmeting op de retour , sturing schutz bovenaan.

Een warmtepomp gecombineerd met zonnepanelen en thuisbatterij (bij digitale meter)is de enige methode om de maandelijkse energierekening voor uw woning sterk te verlagen, het totaal verbruik van een woning, verlichting, toestellen, en een warmtepomp, ligt normaal niet hoger dan 10.000 kWh per jaar, dit is haalbaar voor een zonneinstallatie met 30 panelen van 400 Wp .

Richtprijzen : 11000 € (+ BTW) voor een 8KW Stiebel Eltron (lucht/water), inclusief installatiewerk koeltechnische leidingen tussen buiten en binnengroep. Verdeling warmte binnen via vloerverwarming of ventiloconvectoren (niet inb. , aparte prijsberekening ).
Een complete installatie met vloerverwarming en een bodem / water warmtepomp 25.000 tot 30000€( +BTW) .
Er is bij renovatie een premie van het Vlaams gewest die via"mijn verbouwpremie" uitbetaald wordt.
Vraag onze prijzen all_in.

verwarming met warmtepomp en vloerverwarming

Stap 1 : Nazicht gegevens van de klant.
Bij nieuwbouw , plan architect , zuinigheid begint met goede isolatie en ventilatie .
Verwarmingsbehoefte , berekende warmteverliezen ?
Keuze systeem ventiloradiatoren / vloerverwarming / combi.
Keuze opwarming sanitair warm water.

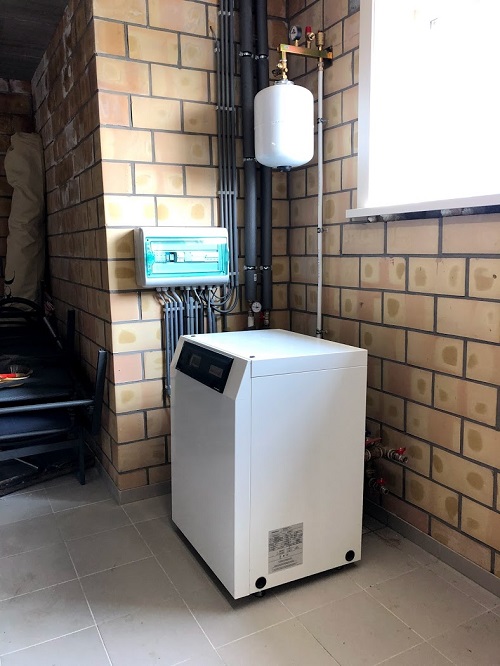

Geothermische warmtepomp Weishaupt 8kW

Stap 2 : bepalen van de oppervlakte , nodig om voldoende watts ,
bij normbuitentemperaturen volgens Synergrid(-7 tot -10°C) afhankelijk van de locatie , in de te verwarmen ruimte te krijgen.
eventueel aan te vullen met ventiloconvectoren .

Stap 3 : bepalen van het benodigde warmtepompvermogen in samenspraak met de fabrikant.
Hierbij worden de warmte- en ventilatieverliezen van de woning berekend via de Buildwise software, plus het verbruik van Sanitair Warm Water(SWW) volgens de opgave door de klant of de normen van Rescert.

de korenaarde word eerst verwijderd en gestapeld, dan de zandlaag die apart gestapeld word,er word gegraven tot aan de kleilaag , 1 a 1,5 m diep . dan volgt het plaatsen van de buizen .
terug aanvullen in omgekeerde volgorde , geen kwaliteitsverlies van de grond .

Stap 4 : Keuze van het merk en type van de warmtepomp:
Stiebel Eltron , Duitse topkwaliteit. Reeds +50 jaar WP producent.
Geothermische en lucht/water systemen.
Wolf: compleet gamma toestellen, ook weer Duits fabrikaat.
Vaillant: prijsbewust gamma voor alle types Warmtepompen. productie in Remscheid, Duitsland.
Wij gaan steeds voor kwalitatieve toestellen met goede service en lange beschikbaarheid van onderdelen.

Stap 5 : prijsberekening van de complete installatie.
-Deel buitenwerken.
-Deel warmtepomp , toestellen.
-Deel vloerverwarming.

Stap 6 : Overeenkomst , planning van startdatum en uitvoeringstermijn
-bepalen datum buitenwerk , graafwerken met hydraulische kraan bij horizontaal netwerk. Bij grondboringen , plaatsbepaling van de boorgaten en afspreken tijdstip uitvoering.
-Aanvraag datum technische keuring.
-Melding vlarem.

graafwerken voor horizontaal captatienetwerk , de helft van de beschikbare oppervlakte word 1 meter afgegraven , de aarde word op de andere helft gestapeld . Kraanwerk uitgevoerd door Germonprez NV

Horizontaal captatienetwerk

Het plaatsen van een horizontaal captatienetwerk vereist voldoende oppervlakte en grote machines om de graafwerken uit te voeren. Er kan tot 70kWh/m² energie aan de grond onttrokken worden zonder ijsvorming of opvriezen van de grond. bij een hogere energievraag per oppervlakte zal er rond de buizen een ijslaag ontstaan. Dit zal in de daaropvolgende zomer smelten zodat in September het captatienet volledig geregenereerd is en klaar voor een nieuw stookseizoen.
De graafwerken zien er als volgt uit: verwijderen toplaag korenaarde tot op 40 cm diepte , apart op hoop leggen , afgraven onderlaag ,zand /klei tot op 1 tot 1,8 m .
Nu worden de buizen gelegd in lussen met tussenafstand 30cm bij diameter 20mm, 50cm bij diameter 25mm, en 70cm bij diameter 32mm.
De uiteinden worden aangesloten op collectoren D/R.
Afdekken met eerst zand/kleilaag en daarna toplaag met korenaarde , na enkele maanden bezinken kan de tuin dan definitief aangelegd worden.

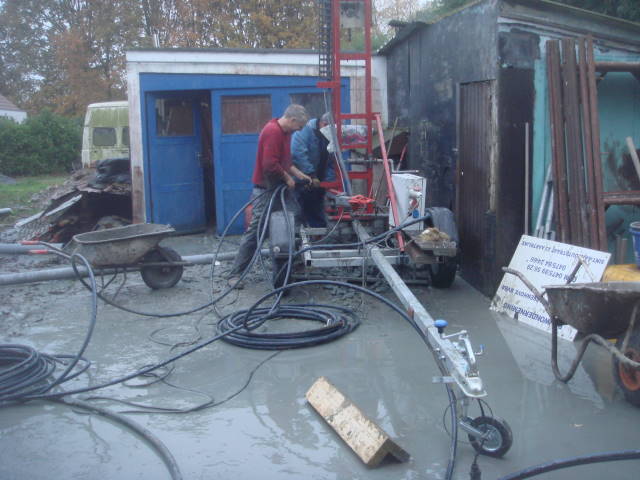

Het boren zelf is een zeer vuil werk. slijk komt uit de boorput omhoog met het ingespoten water en geholpen door perslucht. Na het boren , inbrengen van de buizen 4 x diameter 25mm.
Diepte 50meter.

Verticale boringen.

Bij verticale sondes, het boren van de putten doen wij zelf , standaard voor 10KW warmtepomp zijn 3 of 4 sondes van 50m diep in dubbelle U_buis diameter 25mm HDPE. kostprijs rond 6000 € , buizen inbegrepen.
Bij het inbrengen van de buizen in het boorgat zijn deze gevuld met water, nadien wordt dit eruit geblazen met perslucht en wordt het systeem gevuld met een glycoloplossing van 33% Tyfocor L en 67% onthard water. Het systeem is daardoor beschermd tot -17°C.

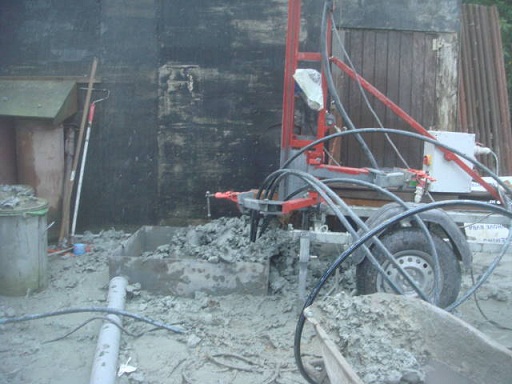

Het boren is klaar , opruimen nu.

Boringen gebeuren als volgt , eerst diameter 130mm tot 5,5m diep door de zandlagen , hierin plaatsing pvc-buis diam.125mm , om invallen van het gat te voorkomen.
Dan verder boren tot 50m diep diameter 115mm door de kleilagen, vaste grijze klei die niet invalt, op 30 meter zit een hardere laag van zwart materiaal , daarna weer zachtere grijze klei die zeer goed boort.(omgeving Diksmuide-Koekelare)

Er wordt gebruik gemaakt van spoelboren met water/slijkinjectie 5 bar 6m³/h +perslucht 10 bar(uitblazen slijkproppen) doorheen de boorbuizen van 154cm lang per stuk , schroefdraadverbinding ,3-vleugelboor voor klei.
Machine werkt op elektriciteit 3N400V /25A en maakt zeer weinig lawaai.
Niet geschikt voor grote stenen of rotsgrond. (daarvoor is een zogenaamde roller-cone boor nodig , of een diamantboor).

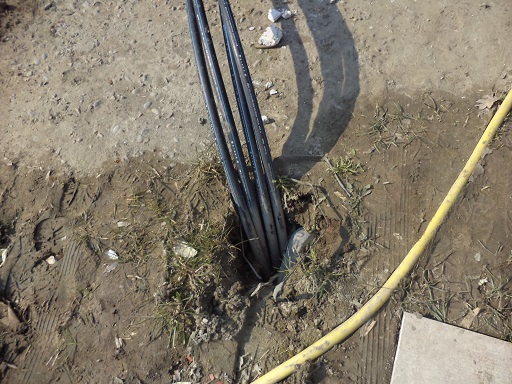

50m diep geboord en de buizen 4 x 25mm erin.

Plaatsing vloerverwarming

Bij een warmtepomp is de beste oplossing om de warmte te verdelen vloerverwarming.
De lage aanvoertemperaturen zorgen voor een betere COP(coëfficient of performance) en SPF ( seasonal performance factor). Door EPB wetgeving zijn de aanvoertemperaturen sedert 2023 beperkt tot 45°C. Een hogere temperatuur bij gebruik van bijvoorbeeld radiatoren mag dus niet meer.
Typische aanvoertemperatuur: 35°C bij de normtemperatuur(-7 tot -10°C )geldend voor de streek.

Voor het plaatsen van de vloerverwarming worden de elektriciteitsbuizen , de afvoerbuizen , en de sanitaire buizen geplaatst , daarover wordt een uitvullingslaag in isolerende chape gelegd om een plat werkvlak te bekomen.
Plaatsing van de aanvoer en terugvoerbuizen voor de toevoer vanuit de warmtepomp naar de collectoren van de vloerverwarming.
De muren worden gepleisterd , pas dan volgt de isolatie op de vloerplaat.
Na het spuiten van de isolatie ( PU) of plaatsen van de isolatieplaten worden de vloerverwarmingsbuizen geplaatst.

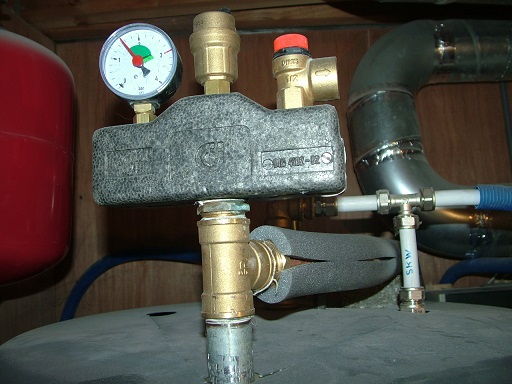

De warmtepomp is voorzien van ontluchters
en een beveiliging tegen overdruk met klep
en manometer

Er is keuze tussen buizen van 16-17-18mm diameter waarbij de grotere diameter een groter debiet en een groter warmte uitwisselend oppervlak heeft.

De vloerverwarmingsbuizen worden getest met een proefdruk van 4-6 Bar , (perslucht) ,
daarna wordt er water gevuld en een druk van 2 bar aangehouden tijdens de verdere
werkzaamheden.

Boormachine om vertikale boorputten te boren , in deze putten komen de U-buizen in HDPE diameter 25 of 32 mm .

Na het gieten van de Chape moet er een droogtijd in acht genomen worden. het drogen kan versneld worden door de vloer op te warmen met behulp van het elektrisch element van de warmtepomp. enkel indien deze reeds geplaatst is.
Indien de warmtepomp nog niet geplaatst is, kan er een speciaal verwarmingstoestel aangesloten worden op de vloerverwarming dat de temperatuur stelselmatig verhoogt en de vloerplaat laat uitzetten en krimpen. Veelal vragen vloerders dit indien er met tegels gewerkt wordt die groter dan 60cm afmetingen hebben. Het plaatsen van zeer grote tegels op vloerverwarming wordt afgeraden door Buildwise.

De afwerkingsfase omvat het plaatsen van warmtepomp zelf op de sokkel, de collectoren, thermostaat en buitenvoeler.
Vullen van het captatienetwerk, met water en 33% tyfocor L glycol (antivries ).
Het ontluchten en bijvullen van het vloerverwarmingscircuit.
De circulatoren 48 uur laten draaien om de laatste lucht uit de buizen te laten verdwijnen.
Opstarten van het systeem, test en inregelen van parameters.

Collector voor glycol in horizontaal captatienet, 6 x aansluiting D.32mm.
2 x te plaatsen.

- De voorlopige oplevering.

Het opstarten kan gebeuren door de fabrikant zelf , met verlengde garantie als voordeel.
Opmaken technisch rapport met notering van alle instellingen en gegevens.

Opstart , in werking stellen van de c.v-installatie met een speciaal opwarmprogramma om de nieuwe vloer te laten "zetten".
Na 10 tot 15 dagen definitieve opstart of op het moment van bewoning.

- Definitieve oplevering bij het in gebruik nemen van de woning.

Technische werking van de warmtepomp

Hieronder ziet u het H-logP diagram dat het gedrag van het koelgas R410a beschrijft bij verschillende drukken(verticaal LogP) en de energie inhoud of enthalpie(horizontaal in kJ/kg).

De blauwe lijn is het verloop van de dampdruk/gasdruk en de energieopname in de verdamper plaatwisselaar die warmte onttrekt aan de glycoloplossing die door de buizen in de tuin stroomt. De enthalpie stijgt door de warmteopname van 255 naar 420 kJ/kg.
De paarse lijn is het verhogen van de druk door de compressor van het oververhitte gas, ook hier neemt de energie toe enthalpie gaat van 420 naar 460kJ/kg. Het gas bereikt een eindtemperatuur van 65°C aan de uitgang van de compressor. De energie hiervoor is elektriciteit.
Op de hogedrukzijde stroomt het gas nu in de condensor plaatwisselaar.

De warmte die opgenomen werd in de verdamper plus de warmte die toegevoegd werd in de compressor word nu afgegeven aan het CV circuit in de condensor, de rode lijn op het diagram 460_255=205kJ/kg. Het water in de plaatwisselaar warmt op en gaat naar de vloerverwarming op een temperatuur van 35°C. Bij en goed gedimensioneerde vloerverwarming is dit voldoende om de woning op te warmen tot 22°C in de living, 24°C in de badkamer, enzoverder bij een buitentemperatuur van min10°C.
